Circuitos Eléctricos

Antes de empezar con circuitos debemos saber como definimos la Resistencia
Resistencia eléctrica
La resistencia eléctrica es la fuerza que rechaza o se opone a los electrones que se desplazan en algún material.
La resistencia eléctrica es importante en la electricidad, ya que ayuda a limitar y controlar el voltaje y la corriente eléctrica en un sistema. Se utilizan resistores para regular la resistencia eléctrica en un sistema. Por ejemplo, para conectar una lámpara LED de 3 voltios en una ranura de USB de 5 voltios, se debe usar una resistencia de -2 voltios para que la luz no se queme.
La resistencia eléctrica se mide en Ohm (Ω). Una de las propiedades físicas de los materiales es su resistencia física a la electricidad. Según su resistencia se dividen en dos tipos:
- Aislantes: son materiales con gran resistencia eléctrica como lo son, por ejemplo, el plástico y la cerámica.
- Conductores: permiten el libre flujo de los electrones debido a su baja resistencia eléctrica. Los metales, en general, son grandes conductores.

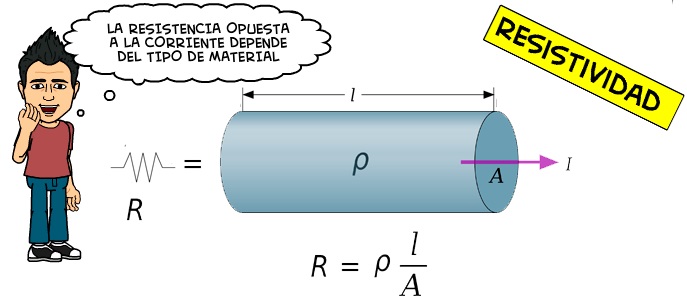

La resistencia eléctrica varía dependiendo de otras características físicas del producto como:
- El grosor: mientras más grueso el conductor menor es la resistencia.
- La largura: mientras más largo, mayor es la resistencia.
- La conductividad: mientras menor es la resistividad, mayor será la conductividad.
- La temperatura: a mayor temperatura, mayor será la resistencia.

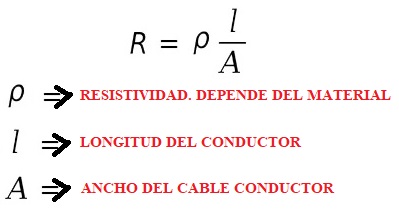

FORMULA



Ley de Ohm
En 1827 George Simon Ohm, formuló la que se conoce como Ley de Ohm. Posiblemente una de las leyes fundamentales de la electrónica.
Primero definió matemáticamente las tres magnitudes físicas principales de la electrónica:
- Voltaje (o Diferencia de Potencial): Representa la «fuerza que tiene la energía eléctrica» entre los polos positivo y negativo. Es similar a la que existe entre los polos de los imanes, en los que las fuerzas de atracción y repulsión son invisibles pero están presentes. La fuerza representada por el voltaje impulsa la electricidad por los conductores y componentes electrónicos de un circuito, haciéndolo funcionar. Se mide en Voltios.
- Intensidad (o Corriente): Representa el flujo de energía eléctrica durante un determinado período de tiempo, es decir, la «velocidad con que circula la energía eléctrica». En un circuito electrónico esta velocidad es variable, ya que para funcionar necesita que por algunos de sus componentes la energía circule con más rapidez que por otros. Se mide en Amperios.
- Resistencia: Representa la «oposición al paso de la energía eléctrica». Sirve para regular la corriente y el voltaje según lo requiera cada componente de un circuito electrónico. Libera la energía sobrante en forma de calor (Efecto Joule). Se mide en Ohmios.
La ley de Ohm determina que la intensidad de la corriente que recorre por un circuito eléctrico es directamente proporcional a la tensión aplicada (a más tensión, más intensidad), e inversamente proporcional a la resistencia (a más resistencia, menor intensidad de corriente).

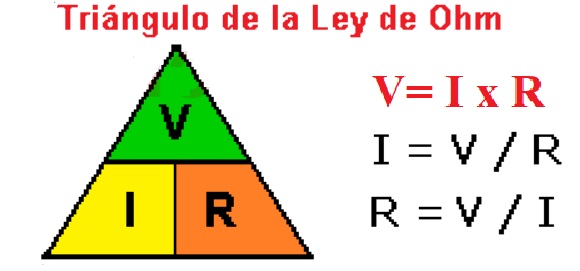

La ley de Ohm expresada en forma de ecuación es
V = RI
- V es el potencial eléctrico en voltios.
- I es la corriente en amperios.
- R es la resistencia en ohms.
Una regla mnemotécnica para recordar la fórmula de Ohm es recordar que Victoria es la Reina de Inglaterra; V=R.I


EJERCICIO RESUELTO

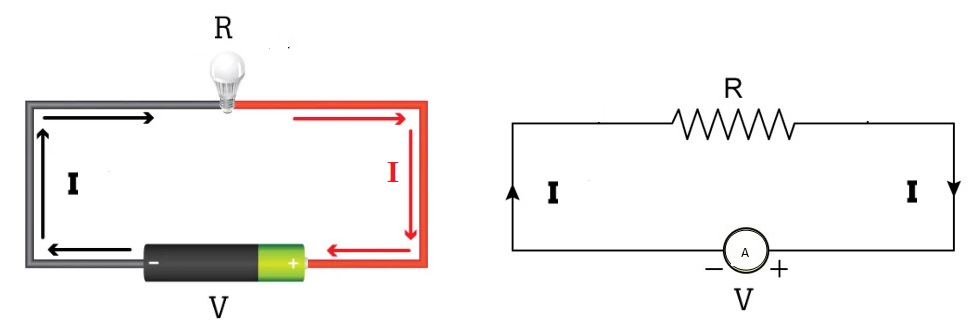

Dado el circuito con una fuente de tensión de 12 volt y una resistencia R=10 Ohms, Hallar el valor de la corriente I expresada en Amperes y Verificar la Ley de Ohm

PODRAS CONSULTAR ESTOS TEMAS EN EL LIBRO

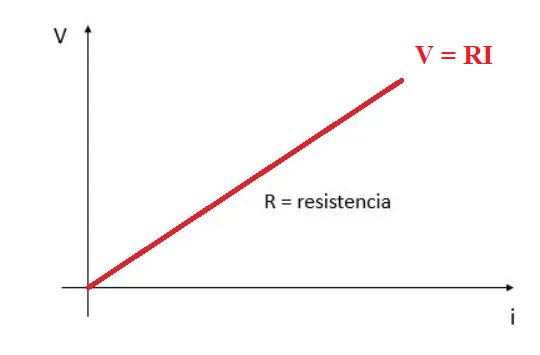

Gráfica de Voltaje (V) vs Corriente (I)
La gráfica o diagrama es algo sencillo de construir, puesto que la resistencia o el valor de R permanece constante y cuando esto ocurre nos da a entender que es directamente proporcional, es decir una recta que atraviesa el origen, tal como se muestra en la imagen.

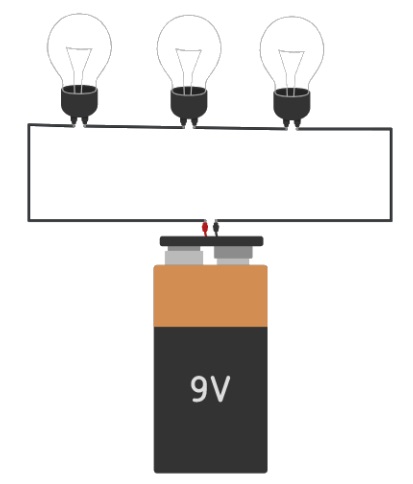

Circuito en serie
Es el circuito en el que las resistencias están a diferentes tensiones


Ejercicio resuelto con resistencias en serie

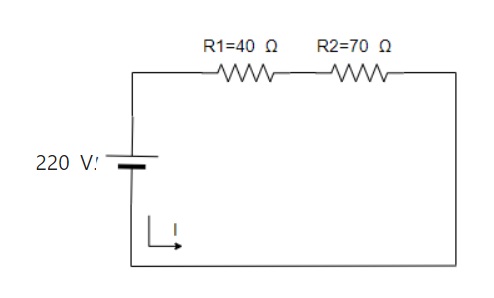

Dos resistencias de 40 y 70 ohmios se conectan en serie a una tensión de 220 V. Calcular la resistencia total o la resistencia equivalente, la intensidad que circula por cada una de las resistencias y la tensión en los extremos de cada resistencia.

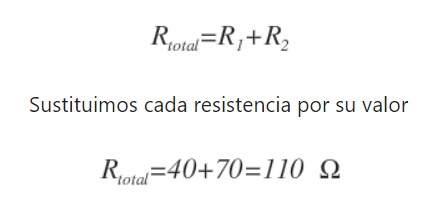

En primer lugar calculamos la resistencia equivalente del circuito, que como están en serie, es igual a la suma de cada resistencia:

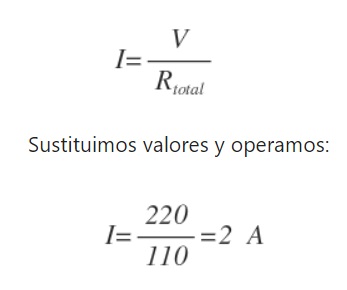

Ahora vamos a calcular la intensidad del circuito, aplicando al ley de Ohm. La intensidad será igual a la tensión entre la resistencia equivalente:

Calculo de las CAIDAS DE TENSIONES

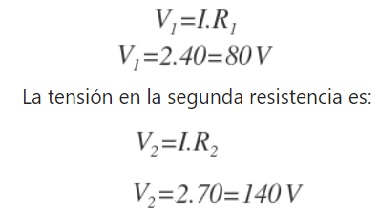

Una vez tenemos la intensidad, podemos calcular la tensión en los extremos de cada resistencia, multiplicando la intensidad por cada resistencia:
La tensión en la primera resistencia será:

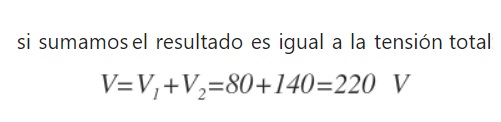

Si sumamos la tensión en la primera resistencia y la tensión en la segunda resistencia, el resultado es igual a la tensión total:

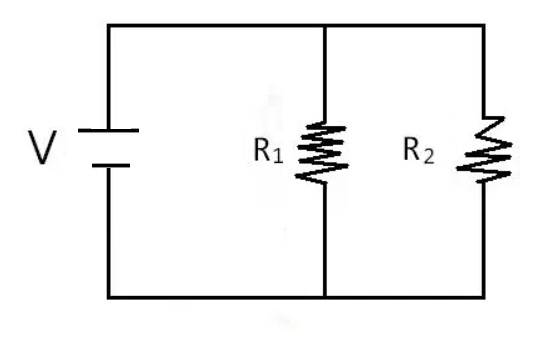

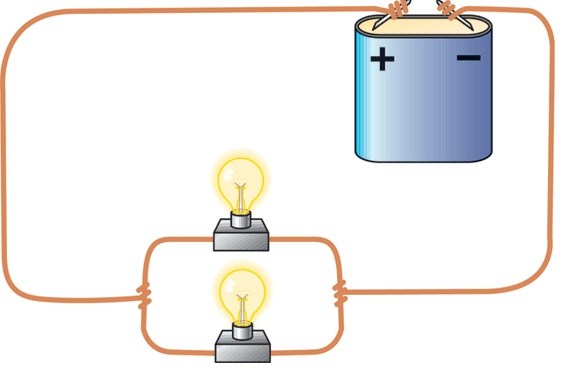

Circuito en Paralelo
Es el circuito en el que las resistencias están a la misma tensión


Formulas

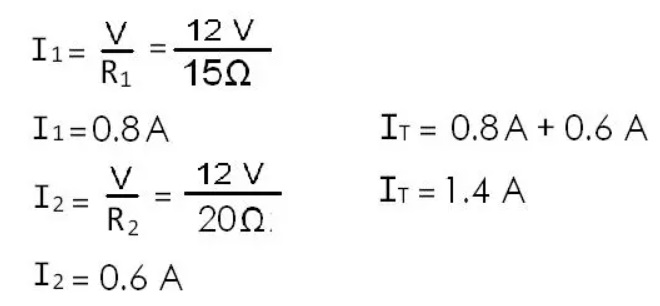

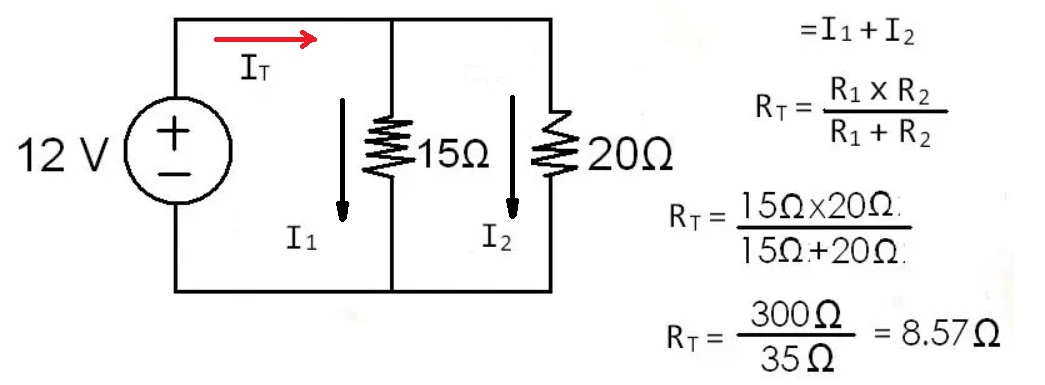

Ejercicio resuelto de circuito en Paralelo


Potencia
La potencia entregada por una fuente de continua es el producto de su tensión por la corriente que circula en la rama donde se encuentra. La potencia en una resistencia es el producto de la tensión entre sus extremos y la corriente que circula por ella.
Formulas

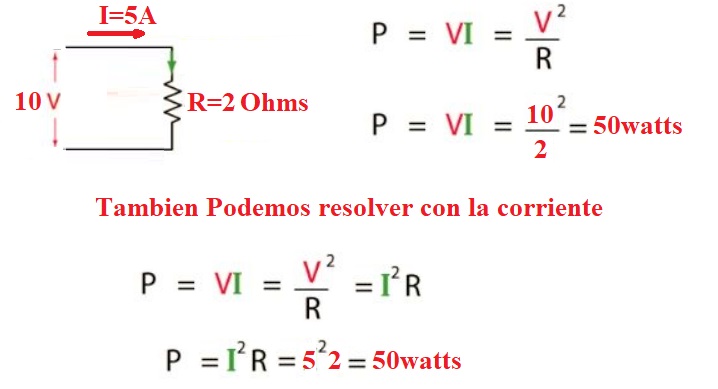

Ejercicio Resuelto de potencia
Dado el circuito. Determina la Potencia en la resistencia de R=2 Ohms

PODRAS CONSULTAR ESTOS TEMAS EN EL LIBRO

Ley de Faraday
La lay de Faraday dice que cuando el campo Magnético Cambia Produce un campo eléctrico representado por la tensión (fuerza electromotriz )
Cualquier cambio del entorno magnético en que se encuentra una bobina de cable, originará un "voltaje" (una fem inducida en la bobina). No importa como se produzca el cambio, el voltaje será generado en la bobina. El cambio se puede producir por un cambio en la intensidad del campo magnético, el movimiento de un imán entrando y saliendo del interior de la bobina, moviendo la bobina hacia dentro o hacia fuera de un campo magnético, girando la bobina dentro de un campo magnético, etc.
SIMPLEMENTE AL MOVER UN IMAN, ACERCANDOLO Y ALEJANDOLO A UN CABLE CIRCULAR, SE PODRA NOTAR QUE POR ESTE CABLE QUE FORMA UN CIRCULO HABRA UNA CORRIENTE ELECTRICA Y POR LO TANTO UNA TENSION

SE PODRA VER QUE POR ESE CABLE HABRA UNA TENSION

Un poco de Historia de la Física
La Bobina de Ruhmkorff

El principio de inducción electromagnética fue descubierto por Michael Faraday en 1831.
La bobina de inducción, basada en este principio, fue inventada por Nicholas Callan, un sacerdote y profesor de filosofía natural en el St. Patrick's College en Maynooth, County Kildare, Irlanda, en el año 1836.
La bobina de Callan quedó sin terminar a su muerte y no fue hasta el año 1851 cuando Ruhmkorff construyó las primeras bobinas de inducción, también llamadas bobinas de chispas.
¿Qué es una Bobina de Inducción?
Estas bobinas tienen la forma de una bobina de cable de alambre o cobre (espiras) y tienen la propiedad de transformar una corriente eléctrica de baja tensión y alta intensidad que circula en un devanado llamado "inductor" en una corriente de muy alta tensión y baja intensidad producida en un segundo devanado llamado "inducido".
En definitiva es un electroimán con devanado primario y secundario.
Fue el primer tipo de transformador.
Es un tipo de transformador eléctrico que se utiliza para generar pulsos de alto voltaje a partir de un suministro de corriente continua (CC) de bajo voltaje. TRABAJA CON ALTA TENSION

Anímate Responde y resuelve
1-Explica el esquema básico de Producción eléctrica con un imán una espira y una manivela (página 89 del libro)
2.-Defina resistencia realiza un esquema
3.-Defina voltaje tensión o diferencia de potencial (pagina 86 del libro)esquema de esa pagina
4.-Defina corriente eléctrica(Pagina 87 del Libro) esquema de esa pagina
5.-Explica Fisión Nuclear Realiza un esquema (dibujo) Pagina 66
6.- Explique la ley de Ohm Pagina 91
7.- Defina circuito en serie y en paralelo. Haga un dibujo Paginas 90 91 y 92
8-Dibuje una neurona e indique su corriente en amperes Pagina 90
9.- Investigue sobre la ley de Faraday, realiza un esquema
10,- Define Potencia (Paginas 84 y 95 del Libro)
11.- Dado el circuito en serie
HALLAR
I) La resistencia total
lI) La corriente del circuito
II) Las caídas de tenciones en cada resistencia

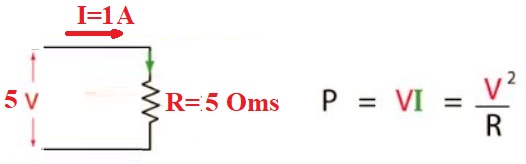

12.-Determinar la Potencia en la resistencia de 5 =Oms
